图 1 1产品及配件
W01是基于UWB超宽带技术室内精确定位基站，具有尺寸小，功耗低的特点。
在物联网场景下为人员及移动设备提供精确的室内定位，及活动轨迹追踪。定位基站采用TDOA定位技术，标签容量大，设备内置后备电源，支持户外部署提供，基站每4个为1组，可多组部署，支持多种数据通讯功能，客户可便捷部署自己的物联网控制系统，实现人员位置的智能化管理。
可广泛应用于运动训练， 智慧监狱项目，智慧工厂， 智慧消防、建筑工地等需要人员定位及管理的室内定位场所。
产品特点
1.支持大容量广播数据扫描。
2.支持UWB设备连接，上下行数据通讯。
3.支持更多标签数量，传输量更大。
4，单组覆盖范围大，自组网。

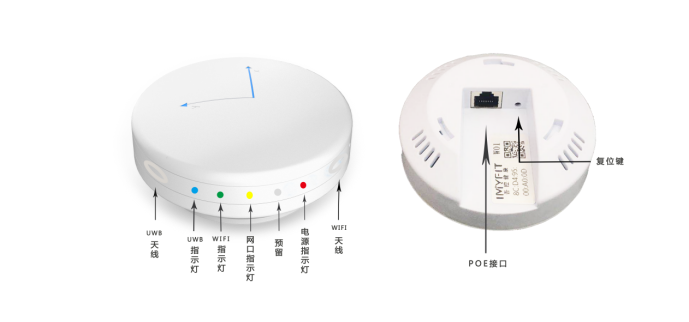

图 2 1产品接口
网口支持五类线和超五类线，可传输数据同时也能支持 POE 供电（由 POE 交换机供电， POE 供电，电压范围 44~57V）。网口为WAN/LAN 可变网口。 工作模式 网口AP Client LAN Getway WAN
复位按键
长按 复位按钮 5 秒钟以上，WiFi 会恢复出厂设置。
指示灯
电源：上电LED 灯常亮
有线：上电网口插网线后LED 灯常亮
无线：上电 1-2 秒后，LED 灯常亮
UWB：上电LED 灯闪烁
物 理 参 数 | |
尺 寸 | 直径 100mm；高 35mm |
供电方式 | POE 供电 |
平均电流 | 200mA@5V |
工作温度 | -20℃~70℃ |
物理接口 | 一个网口 |
WiFi 参 数 | |
Wifi 协议 | IEEE 802.11n, IEEE 802.11g, IEEE 802.11b |
传输速率 | IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps |
IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps | |
IEEE 802.11n : 72Mbps @ HT20 ; 150Mbps @ HT40 | |
接收灵敏度 | HT40 MCS7 : -67dBm@10 |
HT20 MCS7 : -73dBm@10 | |
54M: -76dBm@10 | |
11M: -91dBm@ 8 | |
发射功率 | IEEE 802.11n: 15dBm @HT40 MCS7 ; 15dBm@HT20 MCS7 |
IEEE 802.11g: 16dBm | |
IEEE 802.11b: 18dBm | |
无线安全 | WPA/WPA2, WEP, TKIP, and AES |
工作模式 | Bridge、Gateway、AP Client、4G |
UWB 参 数 | |
发射功率 | -20~+4dBm |
定位算法 | TDOA(可选TOF) |
通讯接口 | RJ45 |
通讯规范 | IEEE 802.15.4 2011 UWB |
Ø通讯频段 | 3.5GHz~6.5GHz |
通讯速率 | 6.8Mbps |
Ø天线角度 | 360度 |
输入电压 | DC 48V@2A PoE |

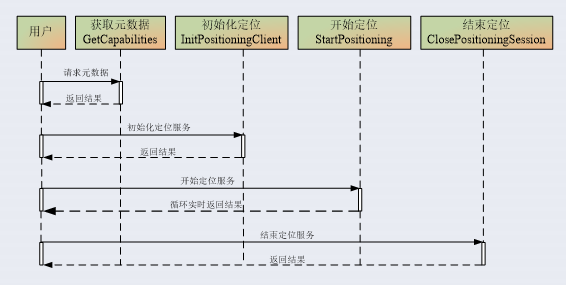

基站接收的定位元数据与健康元数据通过私有部署的解算单元，进行归一化后采用标准的JSON格式供业务系统调用，定位接口符合国标《GBT35629-2017室内外多模式协同定位服务接口》，并提供更丰富的健康数据接口。

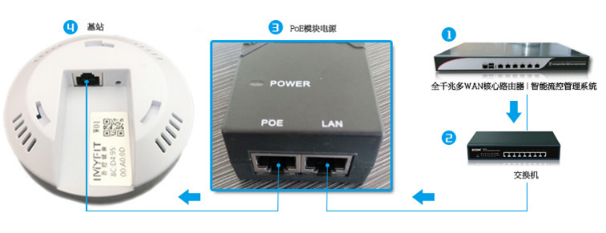

因定位基站要求稳定和演时，只建议采用网线部署。部署步骤如下：
根据部署数量需求安装标准POE交换机，（UWB基站只支持48v标准POE交换机）
根据基站安装位置部署网线
安装UWB基站，将交换机接入路由器，
安装前做好登记工作，并配置好服务器IP及端口号（UDP版本的只需配置IP，端口为默认）
图 4-1 POE电源
备注：减少电源的布设密度，可用网线作为延长线。
图 4-2 标准POE交换机
备注：
基站接入电源后， 等待30秒左右，基站需完成自检才会正常工作。查看以下状态灯：
电源灯 上电常亮
网口灯 插入网线 1秒闪烁
WIFI灯 无线连接状态下，1秒闪烁
UWB灯 UWB正常工作是 10秒交替闪

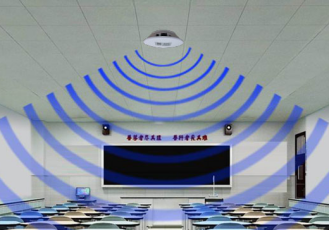

每间房间只需部署一组室内二维UWB基站，一般成矩形分布，安装在房间4角，先用钉子固定底座，把基站装入，接入POE电源、网线即可。原则上每个房间部署一台，单一房间最大面积1000平米
走廊和通道为根据长度，布设1维测距基站，最大间隔100米，最小间隔30米部署一台，房间与走廊基站不可共用
个别狭小空间，隔间较小，隔墙为木质或石膏板格墙，而且对上述位置定位要求不高，只做存在定位，就可以用一台角度定位基站覆盖1个房间
图 5-1部署示意图
