图 1 1产品及配件
W100是快速部署型的二维UWB定位基站套件，主要包含W100便携式移动部署基站，P01储能电源，可升降基站支架，T100边缘数据处理中心， UWB运动监测标签，以及M100运动训练管理系统。
主要用于零时区域需要实现人员或物资精确定位场景，
主要用于球场运动轨迹，零时工地人员定位，车辆及物资定位等场景的智慧化管理需求。

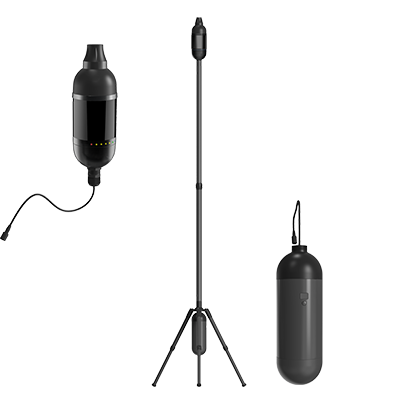

W100便携式移动基站
Ø 内置UWB基站模块
Ø 内置无线网桥模块
Ø 内置RTK自测绘模块
Ø 内置无线路由模组
Ø 支持POE网口供电
P01储能电源
Ø 内置20000MHA 锂离子电池组
Ø 支持220V快速充电
Ø 支持12V DC输出
可升降支架
Ø 铝合金材质
Ø 1-3米高度可调
Ø 承重50公斤以上，稳定

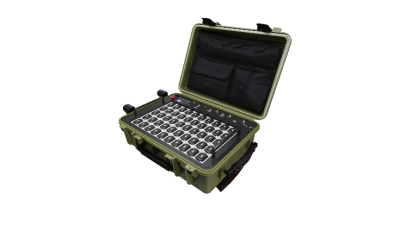

T100边缘计算中心
Ø 内置路由模组，支持网线连接
Ø 内置WIFI模组，支持WIFI连接
Ø 内置无线网桥主机，最大支持6组网桥接入
Ø 内置4G模组，支持数据上传系统云
Ø 内置X86边缘计算模块，用于定位计算及处理
Ø 内置80000MHA储能电源
Ø 内置220V 60A开关电源，可同时为100个标签充电

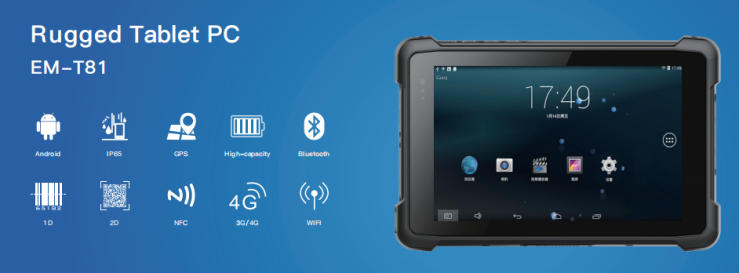

Ø 内置数据管理平板，用于实时数据查看
M100运动训练中心
Ø 运动管理系统软件
Ø 教练端管理APP
Ø 用户端小程序
1.2产品特点
1．可靠性。
此款产品采用防爆，抗静电阻燃工程箱体。防水可以达到IP67级别，达到防爆认证标准；
2．易维护。
配置大容量电池，适合野外长时作业，采用磁吸式充电头，支持集中充电多功能。
3.多功能。
RTK自测绘，直接部署
支持无线网桥及网线部署
支持本地边缘计算中心，本地服务器部署以及云端部署
支持零时部署或固定部署。
图 2 1产品接口
2.1 接口：
网口 | POE网口 |
DC电源口 | 主要用于给手机 或者平板补充电量。 |
复位开关 | 长按 复位按钮 5 秒钟以上，WiFi 会恢复出厂设置。 |
指示灯 | |
电源 | 后备电源充电指示灯，充满停止闪动，充电时闪动 |
网口 | 上电网口插网线后LED 灯常亮 |
WIFI | 上电 1-2 秒后，LED 灯常亮 |
UWB | 上电LED 灯闪烁 |
网桥 | |
RF天线 | |
蓝牙天线 | SMA标准RF连接器 |
WIFI天线 | SMA标准RF连接器 |
网桥天线 | SMA标准RF连接器 |
RTK天线 | SMA标准RF连接器 |
2.2 参数
物 理 参 数 | |
尺 寸 | 600*480*280MM |
供电方式 | DC 5V插口， |
平均电流 | 2A@12V |
工作温度 | -20℃~70℃ |
WiFi 参 数 | |
Wifi 协议 | IEEE 802.11n, IEEE 802.11g, IEEE 802.11b |
传输速率 | IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps |
IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps | |
IEEE 802.11n : 72Mbps @ HT20 ; 150Mbps @ HT40 | |
接收灵敏度 | HT40 MCS7 : -67dBm@10 |
HT20 MCS7 : -73dBm@10 | |
54M: -76dBm@10 | |
11M: -91dBm@ 8 | |
发射功率 | IEEE 802.11n: 15dBm @HT40 MCS7 ; 15dBm@HT20 MCS7 |
IEEE 802.11g: 16dBm | |
IEEE 802.11b: 18dBm | |
无线安全 | WPA/WPA2, WEP, TKIP, and AES |
工作模式 | Bridge、Gateway、AP Client、4G |
UWB 参 数 | |
发射功率 | -20~+4dBm |
网桥参数 | |
第3章 储能电源
P-01是一款用于移动部署型基站及网关的。储能电源，主要用于蓝牙基站，UWB基站等移动部署时用。
内置20000mha 聚合物物锂离子电池，内置多路电压输入，以及快充电路。
※支持5V 输出
※支持12V输出
※支持25W快充
※外接电量支持灯
※支持电源输出开关
硬件：
1：开关
2：电量
3：输出面板
4：DC充电口
操作：
开关
充电
电量
输出
物 理 参 数 | |
尺 寸 | 600*480*280MM |
电源输入 | 220V插口，指示灯，主要用为后备电池及标签充电 |
平均电流 | 150A@220V |
工作温度 | -20℃~70℃ |
电源输出口 | |
USB电源*2 | 主要用于给手机 或者平板补充电量。 |
DC12V供电口*2 | 外部设备供电 |
开关 | |
电源开关 | 长按关闭后备电源供电，切断网关电源 |
计算中心复位开关 | 长按 复位按钮 5 秒钟以上，WiFi 会恢复出厂设置。 |
网口 | |
支持五类线和超五类线，RJ45网口。 | |
指示灯 | |
电量指示面板 | 后备电源充电指示灯，充满停显示后备电池电量 |
网口 | 上电网口插网线后LED 灯常亮 |
WIFI | 上电 1-2 秒后，LED 灯常亮 |
网桥 | 上电LED 灯闪烁 |
RF天线 | |
蓝牙天线 | SMA标准RF连接器 |
WIFI天线 | SMA标准RF连接器 |
4G天线 | SMA标准RF连接器 |
a) 参数
WiFi 参 数 | |
Wifi 协议 | IEEE 802.11n, IEEE 802.11g, IEEE 802.11b |
传输速率 | IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps |
IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps | |
IEEE 802.11n : 72Mbps @ HT20 ; 150Mbps @ HT40 | |
接收灵敏度 | HT40 MCS7 : -67dBm@10 |
HT20 MCS7 : -73dBm@10 | |
54M: -76dBm@10 | |
11M: -91dBm@ 8 | |
发射功率 | IEEE 802.11n: 15dBm @HT40 MCS7 ; 15dBm@HT20 MCS7 |
IEEE 802.11g: 16dBm | |
IEEE 802.11b: 18dBm | |
无线安全 | WPA/WPA2, WEP, TKIP, and AES |
工作模式 | Bridge、Gateway、AP Client、4G |
网 桥 参 数 | |
边缘计算中心参 数 | |
型号 SV1-H612A-B | |
CPU 支持Intel® 2代/3代Core™ i3/i5/i7处理器 | |
芯片组 采用Intel® H61芯片组 | |
接口 10*COM，8*USB，2*千兆网口 | |
接口 1*VGA，1*HDMI，双屏异显 | |
接口 1*PCIe x16，1*Mini-PCIe可选支持mSATA/Wifi/3G/4G | |
4G参数 | |
eSIM | 支持移动、联通、电信eSIM卡 |
模块 | 4G模块 |
5.1 网线部署
对于园区无WIFI覆盖，对数据稳定性要求较高，需要通过蓝牙连接下发指令的场景，建议采用网线部署。部署步骤如下：
1.打开后备电源开关：
2.通过网线连接上级交换机或者路由器
3.安装前做好登记工作，并配置好服务器IP及端口号（UDP版本的只需配置IP，端口为默认）
5.2 无线网桥部署
部分环境即无WIFI，又不适合部署网线，就可以采用无线网桥传输方式。基站已经内置无线网桥通讯模组，部署步骤如下：
1. POE供电
2．后备电源供电：
3. 配置UWB参数，.配置IP及端口号 启用无线网桥通讯服务
第6章 布局说明
6.1 空间原则：
一般一个区域只需部署一台数据采集基站，若空间范围较大，标签数量较多，可以根据空间布局，部署多套数据采集基站

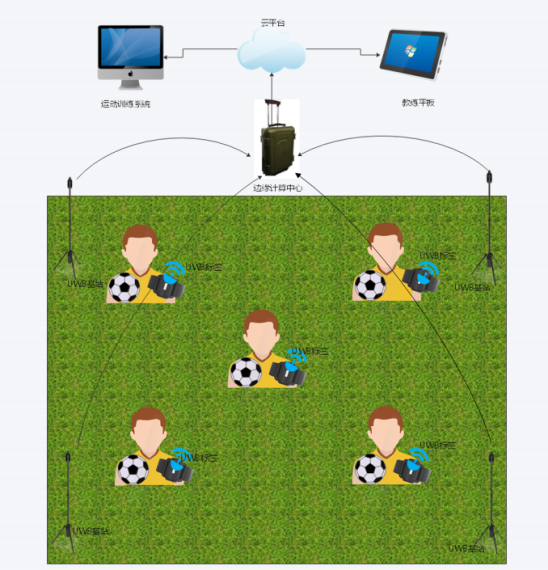

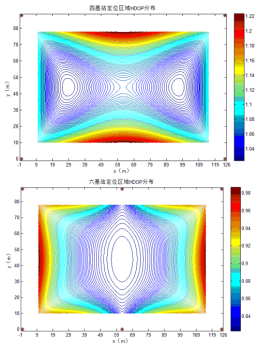

图 5-1部署示意图
第7章 安装说明
7.1 W100+支架+P01储能电源
图 6-1示意图

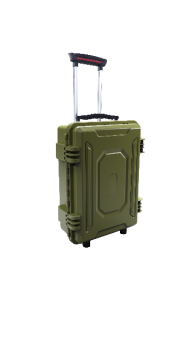

7.2 T100边缘计算中心
图 6-5示意图
第8章 标签部署说明
8.1 标签类型

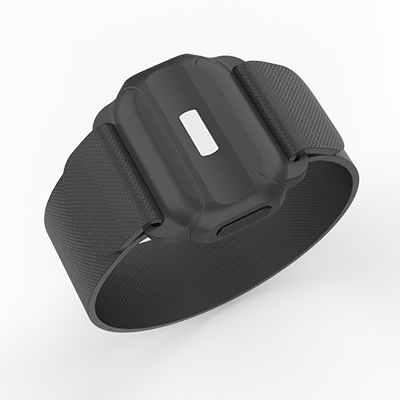

M3运动标签
