产品介绍

I-W蓝牙温度贴”（以下简称“温度贴”），是一款可以连续实时监测人体温度的蓝牙终端设备。 温度贴采用医疗级温度传感器，医用级接触式感知，精准度达到±0.1 度。内置BLE蓝牙5.0模块，以实时精准测温为硬件核心，其体温数据可用数据广播的形式，通过蓝牙网关同步上传至云平台，完成数据的动态传输与后台的统计管理，实现对人体温度的远程、实时、集中式监测，为学校以及健康医疗机构、养老社区等等场景提供科学有效的监测数据。

产品特点

1．可靠性。

此款产品采用抗静电材料，整机采用热熔结构胶密闭。防水可以达到IP67

内置1颗2032电池，待机时间长，免维护.

2．多功能。

支持环境温度及体表温度监测，支持蓝牙室内定位。

3．配戴灵活

款式选择支持 粘贴式-温度贴 穿戴式-体温手环两种方式。

基本参数

佩戴注意事项

注意事项

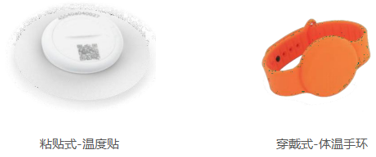

图 1‑1产品及配件

l  温度贴贴在人体部位，主要是腋下，或者胸口、手臂等部位，推荐腋下使用效果更好；穿戴式体温手环佩戴于手腕时，注意将感温探头一侧向里，需调整表带至贴合肌肤；

l  体温感知需要一定的热传导时间，测温结果以佩戴温度贴3分钟后的数据为准；

l  低功耗蓝牙配置，电池只需半年一换；

l  温度贴内置纽扣电池，切勿靠近火源，仅用于体表上。

协议版本

广播说明

广播有2种：一种是可连接的广播，一种是不可连接的广播。当手环处于未连接状态时，将广播可连接的广播数据； 当手环已经被连接后，将会广播不可连接的广播数据。

可连接的广播数据：包含主要的 UUID 和设备名字，设备类型和型号，MAC 地址，用户自定义数据域。 （其中，UUID, 用户自定义数据包含在广播数据中， 而设备类型和型号，MAC 地址，包含在扫描响应数据中）；

不可连接的广播数据：包含 MAC 地址（蓝牙广播标准），用户自定义数据域。 （包含在广播数据中）。

温度贴设备目前只在未建立连接时进行广播，建立连接后关闭广播。

3.3数据格式

蓝牙标准广播数据格式为： length+flag+data。 我们规定的自定义 数据域位于蓝牙标准广播中 flag=0xff 后面的 data 里。 自定义数据域数据格式：package_ID+data，具体数据协议如下表：

表1自定义域数据格式

自定义数据域1内容格式：

Package_ID：0xB8

字节1：温度低字节bit [0:7]

字节2：温度高字节bit [8:15]，温度计算方式请查看接口文档。

字节3：UTC时间bit [0:7]

字节4：UTC时间bit [8:15]

字节5：UTC时间bit [16:23]

字节6：UTC时间bit [24:31]

字节7：佩戴标志，0为佩戴，1为未佩戴。

字节8：环境温度低字节bit [0:7]。

字节9：环境温度高字节bit [8:15]。

字节10-16：0x00，保留

字节17：电池电量（百分比）

字节18：异或校验值（0xB8至字节18的异或校验值）

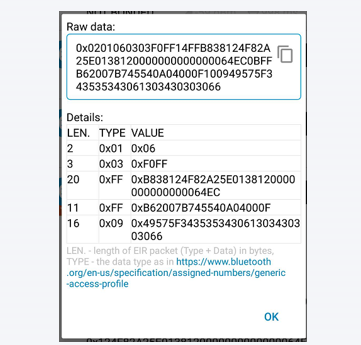

3.4手机查看广播数据

其中第三个type 0xFF 值为B8字段数据。

3.5网关上报数据示例

网关扫描到含温度贴设备上报的数据：

过滤方式上报(ReportBordcast)：

{ "comType": { "type": "Up", "msgId": "5200", "clientId": "8CD495000555", "content": { "type": "ReportBordcast", "data": { "number": "1", "type1": "2007", "mac1": "45540A040046", "rssi1": "2B", "pack1": "421B28F40C5E003915000000000000005E1D" } } } }

B8数据段：421B28F40C5E003915000000000000005E1D

其中设备1 为温度贴设备：

设备类型型号：0x2007

MAC地址：45540A040046

电池电量：0x5E(94%)

体表温度：0x1B24 *0.005 =34.740摄氏度

时间戳：0x5E0CF428，设备本地UTC时间。

信号强度：-43dBm (0x2B)。
