物联网智慧医院病患人员定位监护管理方案主要针对院内的老弱病患、精神患者、肿瘤病患、传染病患及护理护工的安全监护管理而设计，能够实现住院病患及特殊病患全天候或者指定时段的预警管理，有效减轻监护人员的工作负担，尤其是夜间工作负担，而且提高了人员安全性和管理的可靠性，预防发生老年病患、神精失常、肿瘤病患者等走失、或自杀等事件的发生。

  方案除了对病患人员进行实时位置定位监护外，还可以设置电子围栏，当出了电子围栏范围内，系统会发出预警，通知管理人员及时管控。另当患者走出医院，可通过GPS或北斗定位来快速找回。

  方案对其特定时间段的行为轨迹、身体状态进行监测预警，在出现异常或者紧急情况时能自动报警，医护人员能够及时采取措施，快速反应，避免意外的发生，实现病患从休息、饮食、运动、治疗、娱乐等全过程监督信息化，能够帮助医院提高人员安全保障，减轻医护人员工作压力，节省院方工作成本的作用。

设计方案

1、设计原则

•  实现人员的有效识别，使系统管理体现“人性化、信息化和高度自动化”

•  为医院提供考勤作业、人员进出限制等多方面的信息查询

•  实时报警，通过该系统立刻可以知道各种实时报警信息，保证医院安全工作的高效运作

•  系统设计的安全性、可扩容性、易维护性和易操作性

•  定位标签对人体辐射满足政府要求

•  系统设备满足医院管理的防拆、防水、防震、防爆要求

2、系统架构

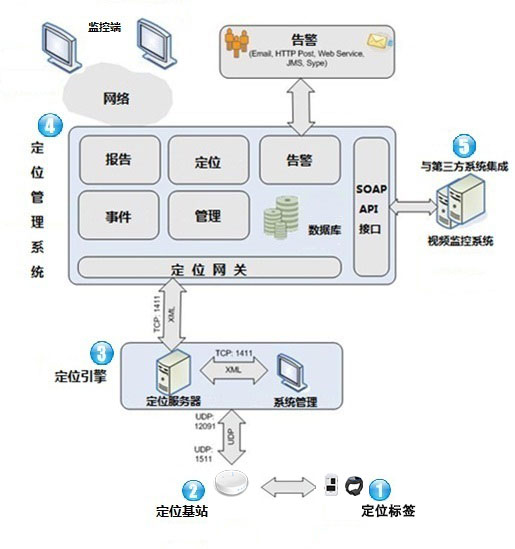

 精神病人实时人员定位系统的基础架构图如下：

 精神病人员定位系统主要由以下五部分构成：

（1）人员定位标签：包括病人佩戴的电子腕表、工作人员佩戴的工卡。定位标签对外不间断广播定位数据及体征数据。

（2）UWB定位基站：接收人员定位标签广播出来的数据，并将数据通过网络转发给定位引擎。同时定位基站还可进行数据、语音、视频、定位等多种业务的融合，多种应用使用同一平台传输，互相不受干扰和影响。

（3）定位引擎：接收由定位基站传回的数据，通过TDOA定位等算法，计算标签所处位置。并将位置信息，传送给定位管理系统。

（4）定位管理系统：用于接收定位引擎传来的位置信息，并将标签位置显示在平面图上。同时定位管理系统还可用于对标签的管理、标签的追踪、告警等。

（5）集成第三方系统：可将定位管理系统所收到的定位数据，与医院现有的视频监控系统、广播系统、门禁系统、消防秕进行整合，从而实现更加丰富的功能。

3、方案解决示意图

在医院的所有场所中：房屋、道路、围墙等位置安装基站、摄像机、喇叭等监控设备。当出现私自跨区域行为、拆卸或剪断标签、体征异常等行为时，摄像机立即捕捉并记录现场情况，中央控制室声光报警提示。

4、基站设备部署

（1）定位基站设计原则

• 基站主要用于接收定位标签广播出来的数据，并将数据传给定位引擎。
• 由于定位基站采用定位传输的技术，定位原理是基于TDOA定位算法。定位基站的覆盖距离室外最大500米，室内30-60米（这是在无遮挡空旷地带的值，如果有遮挡物，范围降低）。因此无论是在室内还是室外，只要在定位信号覆盖区域内，标签同时被3个基站覆盖，即可实现精确定位。

（2）定位基站部署原则

• 基站可以部署在任何需要进行定位覆盖的区域，空旷区域内基站与标签的最大通讯距离是500米左右，室内环境中，由于格局等各种因素的影响，一般布署间距在10-60米左右。

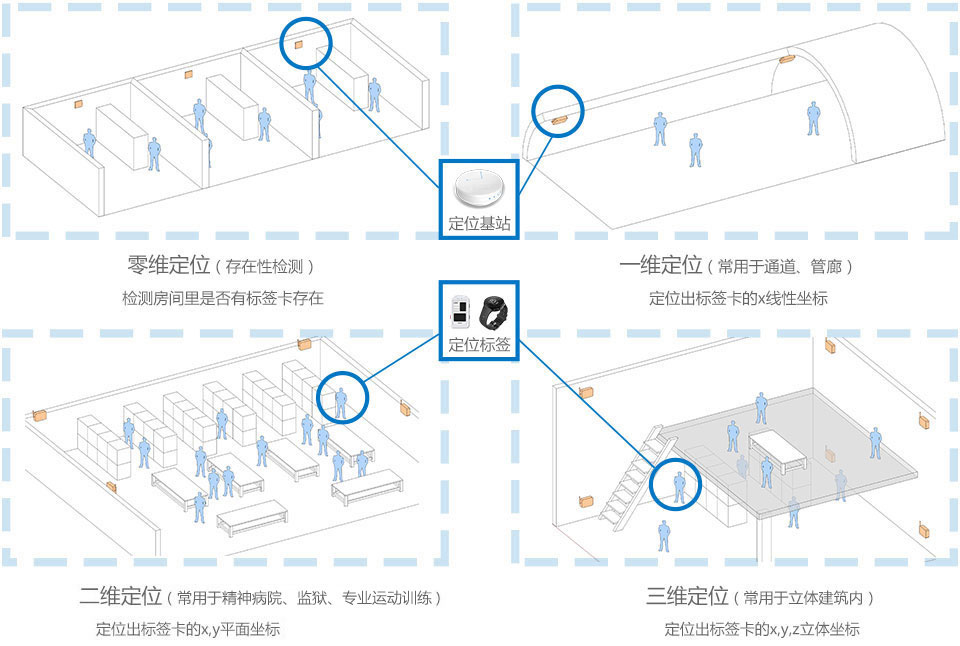

• 根据不同区域或对位置精度的要求，可实行0维、1维、2维混合定位。如厕所、小房间内可用0维定位，检测在房间的存在；在走廊过道可用1维定位，定位在走廊的位置；在室外或大的房间内可以用2维定位，定位到大空间的具体在哪一个点。如图：


（3）精神病医院定位基站设计方案(例）

 深圳某精神病医院单层，共20个房间+1条走廊+8个厕所，按0维、1维、2维定位方式，总共布设58个UWB基站，具体部署形式如下图：

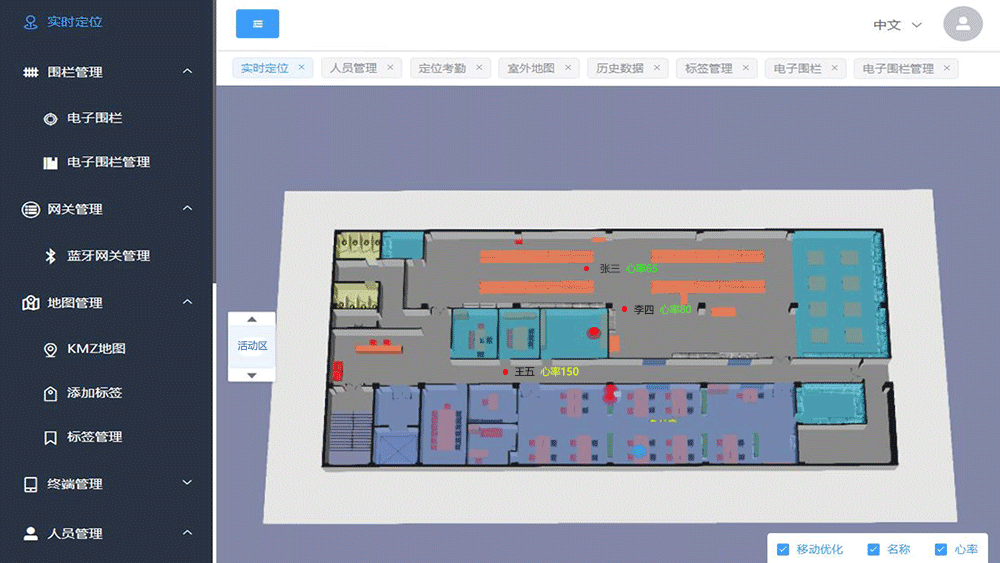

5、人员定位管理系统

 除了对人员的实时定位监控功能以外，我们还可以实现对人员的出入管理以及医护人员的安全保护报警功能。定位定位管理软件系统可设计为如下若干个子系统和功能：

 1.人员定位管理系统

 2.人员运动健康管理系统

 3.与外部其他系统接口

 人员定位管理系统是指为了实现人员定位功能所必须的系统基础配置管理功能，包括以下五个功能模块：室内监控、室外监控、数据分析、医院信息管理、系统配置。

系统功能介绍

   1、人员区域实时定位

    能够实时定位佩带定位标签或定位手环的人员所在区域，并显示在监控端地图上。

   2、区域人员统计及电子点名

    统计各区域考勤人数及实到人数，以及特定区域内实到人数，与应到人数对比，确定人员是否到齐。并显示缺席人员的姓名。

   3、人员查找

    在监控端程序可输入人名或标签号查找指定人员位置当前所处位置，并同时弹出人员所在位置的视频。

   4、消失告警

    可重点监控某些标签，当这些标签离开指定区域或消失时系统发现相应的告警。

   5、越界、离开报警

    某些区域属于重要区，未经允许的人员进入将发出报警信息 。也可以在某些区域可以设定某些人员在设定的时间内不准离开，如果离开或消失系统告警。

   6、滞留时间过长告警

    可设某些特定区域，被定位人员进入这些区域不能超过规定时间，超过规定时间系统告警。

   7、轨迹回放

    可查询指定人、指定时间段的移动轨迹，这个时间段此人都去过哪些区域，可以进行活动轨迹播放。

   8、监控功能

    对病人自由活动所范围内包括洗手间、浴室、食堂等信号进行监控，防止病人在里面的异常行为造成人员伤害，当出现非法越界、信号消失、拆卸等异常信号时，中央控制室可对信号特征立即做出反应，对所在位置的信号进行识别并随时报警。

   9、检测人员生命健康状态

    防拆定位手表可以检测患者的心率、运动情况，并在终端上显示该人员的体征情况，如果检测心率异常或长时间无走动，就会发出预警信息，提醒工作人员前往检查。

   10、检测人员身体状态

    防拆定位手表可以检测患者状态，手表里集成加速度传感器，可以检测和判断人员是否在轻微运动和剧烈运动。

   11、手表防拆报警

    只要佩戴在人员手上的手表被脱下来系统都会的提示告警；无论是剪断，还是用工具正常拆除，系统都会有告警。

   12、手表低电量报警

    可以在系统中设置电量最低界限，一旦手表或工卡电量低于这个界限将会发出报警信息。此时需要尽快充电，一般可在固定周期集中充电处理。

   13、医护人员求助

    医护人员佩戴定位工卡，当人员遇到危险或其情况需要求助时只需要按下工卡SOS功能键，系统就会显示求助人及位置信息，并调出附近的摄像机视频。

   14、人员出走找回

    系统支持园区内外定位，手表支持室内UWB定位、室外GPS或北斗定位，当人员异常外出可通过平台GPS定位快速找回。

设备技术参数

1、防拆定位手表

产品介绍

 防拆卸腕带手表采用特殊材质，设计简洁功能强大。该产品具有超低功耗并且可充电、使用寿命长，平均成本低，免维护，并且对人体安全、健康，无电磁辐射污染，使用更安全等突出特点。能完成对人员的自动识别和合法身份的免打扰自动排查。

产品主要参数及选型

2、定位工卡

产品介绍

 I系列智能工卡，包含了I-B、I-U/I-US、I-N/I-NS、I-G、I-L五款基于不同通讯方式而划分型号的工卡（S为带屏版，以下均简称I-B、I-U/I-US、I-N/I-NS、I-G、I-L），是面向企业所推出的一款人员管理终端产品。针对不同的企业类型和户内外等类型，选择相应型号的工卡。员工佩戴智能工牌（智能工卡）之后，可以实现智能考勤、位置管理、签到、求救等功能，实现更高效率的员工管理水平。

产品主要参数及选型

3、UWB定位基站

产品介绍

 基于UWB超宽带技术，在物联网场景下为人员及移动设备提供精确定位和活动轨迹追踪的通讯设备。W01定位基站采用TDOA定位技术，以每4个基站为1组的方式部署，可多组部署，支持多种数据通讯功能，客户可便捷部署自己的物联网控制系统，实现人员位置的智能化管理。基站充分结合了长距离覆盖、多终端接入、高并发、网络安全等重要因素，配合吾控健康终端设备及物联网控制平台，实现精准定位、终端接入、数据转发等功能。

产品参数
