定位工牌

发布日期:2022-11-15 浏览次数:671

产品介绍

I系列智能工卡, 是面向企业所推出的一款人员管理终端产品。针对不同的企业类型和户内外等类型,选择相应型号的工卡。员工佩戴智能工牌(智能工卡)之后,可以实现智能考勤、位置管理、签到、求救等功能,实现更高效率的员工管理水平。尤其适用于监狱民警、电力员工、化工厂等场景的人员智慧化管理需求

产品支持室内外多模协同定位:

²  内置蓝牙芯片,支持BLE5.1协议,支持蓝牙AOA定位,

²  内置UWB定位芯片,支持TDOA精确定位,定位精度最高可达10cm,

²  内置北斗GPS双模定位芯片,

²  内置WIFI定位芯片,支持室内外定位

²  内置NB-IOT通讯模组及eSIM物联网卡,支持定位数据上传,

²  自动切换室内外模式,自动感应算法结合基站,

²  内置RFID芯片,支持门禁及小额消费

²  内置G-SENSOR辅助定位,及动作识别。

产品特点

1.可靠性。

此款产品采用防爆结构设计,采用抗静电阻燃材料,整机采用热熔结构胶密闭。防水可以达到IP67级别,达到防爆认证标准;

2.易维护。

配置大容量电池,待机时间长,采用磁吸式充电头,充电更方便,支持集中充电多功能。

3.多功能。

内置多种方案可选,配置灵活,可按需定制;设计3中机械按键,可定义SOS功能;

支持3.7寸电子纸显示屏。

基本参数

基 本 信 息

主机尺寸

65*105*9mm

主机材质

ABS

扣绳

布带

重量

35G

按键

机械按键

指示灯1

红灯:慢闪(3秒/次)电量过低,提醒充电


      快闪(1秒/次)充电中


      常亮,充电完成

指示灯2

快闪3秒,熄灭  开机

充电方式

磁吸充电

防水级别

IP67

核 心 参 数

主控

ARM--Cortex M4内核

蓝牙

BLE4.0

加速度传感器

3轴加速度传感器

显示屏(可选)

无屏设计、电子纸屏设计

电 性 能 参 数

电池

聚合物

容量

600MHA

充电方式

磁吸式充电

电源要求

5V 1A

充电时长

充电2小时

待机时长

最长60天

蓝 牙 参 数

BLE标准

BLE4.0 5.0

无线频段

2.4G

发射功率

4dBm

接收灵敏度

- 95 ~ - 105dBm


产品选型表

产品定义

NB-GPS工牌

室内外工牌

产品编号

I-G

I-N

开关键

签到键

NFC标签

SOS

磁吸充电

状态灯提醒

语音播报

振动提醒

显示内容修改


蓝牙定位

UWB定位


GPS定位

蓝牙通讯


NB-IOT通讯

电子纸屏

定制

定制

WIFI

定制

定制

CAT1通讯

定制

定制


室外定位版本

Ø  内置BLE蓝牙芯片,支持BLE5.0,兼容4.0,集成NB-IOT加GPS定位芯片,内置RFID标签,支持入场激活。

Ø  支室外基站定位,北斗GPS定位,WIFI定位,

Ø  支持室内蓝牙定位。

GNSS 特性

GPS L1 C/A : 1575.42 MHz

BeiDou B1 C/A : 1561.098 MHz

SBAS :WAAS/EGNOS/MSAS/GAGAN

自主定位:< 2.5 CEP

冷启动:< 30 s

温启动:< 30 s

热启动:< 2.5 s

捕获:-146 dBm

跟踪:-159 dBm

重捕获:-158 dBm

NB-IOT

B3/B5/B8/B18/B26

数据传输

最大 25.5 kbps(下行)/16.7 kbps(上行)

最大 25.5 kbps(下行)/62.5 kbps(上行)

文本和 PDU 模式

 I-N

Ø  室内外定位工牌是一款集成了GPS室外定位及UWB室内定位的终端设备;

Ø  内置GPS以及NB-IOT通讯模组,支持AGPS快速定位,室外定位进度可达5米;功耗低;

Ø  内置UWB定位模组,支持支持0维定位,1维测距,2维室内定位,室内定位精度可达30CM ,UWB支持双向通讯;

Ø  支持室内外定位主动切换;

Ø  内置蓝牙BLE5.0,支持蓝牙室内模糊定位。

Ø  内置NFC 标签,便于管理设备;

Ø  此产品适用于监狱、看守所、戒毒所等室内人员定位及生理监测。


核心参数

UWB参数

UWB标准

IEEE802.15.4-2011

无线频段

4.5G-6.5G

传输速率

数据高达6.8 Mbps支持以下6个RF频段 .5 GHz至6.5 GHz

发射功率

-20dBm

功耗

休眠模式电流1 µA

接收灵敏度

-0dB

最大定位距离

150米

GNSS 特性

接收频段

GPS L1 C/A : 1575.42 MHz

BeiDou B1 C/A : 1561.098 MHz

SBAS :WAAS/EGNOS/MSAS/GAGAN

水平定位精度

自主定位:< 2.5 CEP

首次定位时间 @ -130 dBm

冷启动:< 30 s

温启动:< 30 s

热启动:< 2.5 s

灵敏度

捕获:-146 dBm

跟踪:-159 dBm

重捕获:-158 dBm

NB-IOT

频段信息

B3/B5/B8/B18/B26

数据传输

Single-Tone

最大 25.5 kbps(下行)/16.7 kbps(上行)

Multi-Tone

最大 25.5 kbps(下行)/62.5 kbps(上行)

短信

文本和 PDU 模式



设备操作说明

1.SOS键 2.打卡键3.开关机键

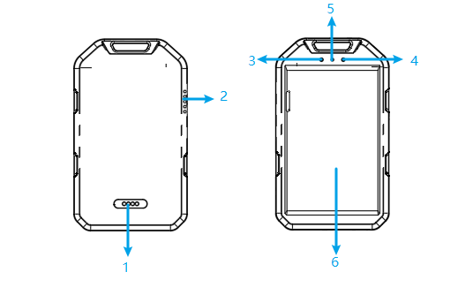

1.磁吸充电口 2.喇叭口 3.指示灯1 4.指示灯2 5.咪头孔 6.电子纸屏
