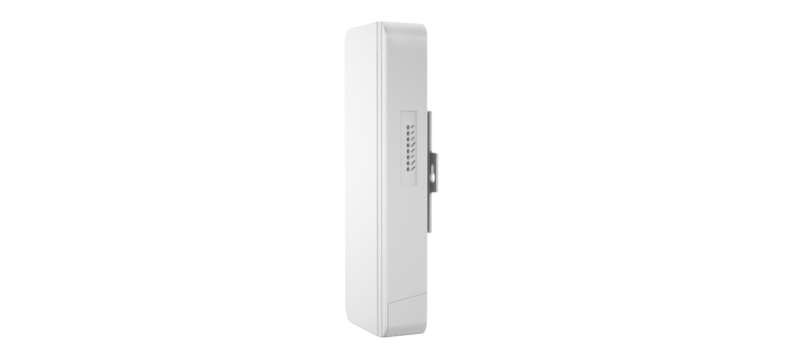

图 1 1产品及配件
1.1 产品介绍
Z-03是一款性能稳定的，室外部署型蓝牙物联网关。适合户外及工业场景安装使用，防水型；具有远程数据扫描，连接管理蓝牙设备等功能。是基础型的蓝牙IOT数据节点。
网关集成POE网口，内置高速百兆路由芯片，适合有线部署
支持百兆WiFi 传输，优化WIFI通讯，支持无线部署
内置BLE5.0蓝牙芯片 速率高达2Mbps，支持标签容量大。扫描功率和距离更远。
支持扩展4G通讯，支持标准eSIM卡， 支持无线部署，
采用MQTT物联网协议，采用标准JSON数据格式，精简处理，通讯更稳定。
Z-03网关具备基础蓝牙探针；广播数据采集外；还支持丰富的蓝牙穿戴产品上下行指令集，可实现多种蓝牙数据采集及数据交互功能；
广泛应用于运动训练，智慧场馆、智慧操场、工业场景如化工等场景的人员综合管理。
1.支持大容量广播数据扫描。
2.支持蓝牙设备连接，上下行数据通讯
3.支持多种网络传输方式，包括4G、WIFI、有线网络
4.支持BLE5.0，支持更多标签数量，传输量更大
5.室外型防水基站，扫描距离最高可达200米

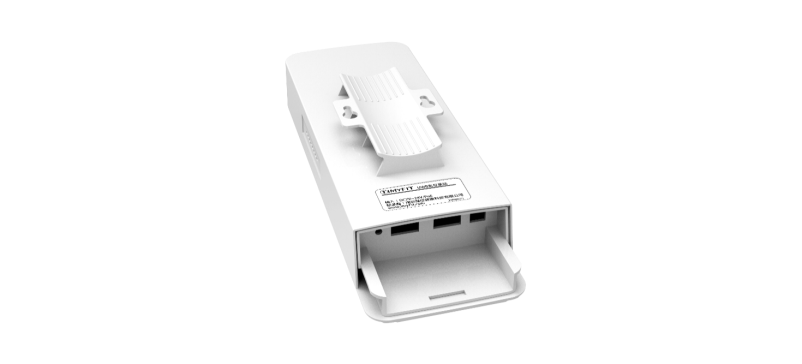

图 2 1产品接口
网口：支持五类线和超五类线，可传输数据同时也能支持 POE 供电（由 POE 交换机供电， POE 供电，电压范围 44~57V）。网口为WAN/LAN 可变网口。 工作模式 网口AP Client LAN Getway WAN
DC 电源接口：
输入电压范围为 4.5-12.0V，电流大于 1000mA，接口采用 DC 电源插座，电源座孔径 3.5mm,针径为1.35mm，针头为正极。
说明：出厂配备的 5V 电源适配器输入电压为 AC 100-240V,50/60Hz 输出电压为 5V 2A。电源接头为外负内正。复位按键：长按 复位按钮 5 秒钟以上，WiFi 会恢复出厂设置。
指示灯：
电源：上电LED 灯常亮
网口：上电网口插网线后LED 灯常亮
WIFI：上电 1-2 秒后，LED 灯常亮
蓝牙：上电LED 灯闪烁
物 理 参 数 | |
尺 寸 | 210×130×60 mm |
供电方式 | POE 供电 |
平均电流 | 200mA@5V |
工作温度 | -20℃~70℃ |
物理接口 | 标准POE网口 48V |
DC 12V 电源口 | |
WiFi 参 数 | |
Wifi 协议 | IEEE 802.11n, IEEE 802.11g, IEEE 802.11b |
传输速率 | IEEE 802.11 b Standard Mode: 1,2,5.5,11Mbps |
IEEE 802.11g Standard Mode: 6,9,12,18,24,36,48,54Mbps | |
接收灵敏度 | HT40 MCS7 : -67dBm@10 |
HT20 MCS7 : -73dBm@10 | |
54M: -76dBm@10 | |
11M: -91dBm@ 8 | |
发射功率 | IEEE 802.11n: 15dBm @HT40 MCS7 ; 15dBm@HT20 MCS7 |
IEEE 802.11g: 16dBm | |
IEEE 802.11b: 18dBm | |
无线安全 | WPA/WPA2, WEP, TKIP, and AES |
工作模式 | Bridge、Gateway、AP Client、4G |
网 关 蓝 牙 参 数 | |
蓝牙协议 | Bluetooth ® 5.0 |
传输速率 | 2Mbps |
无线安全 | AES HW Encryption |
覆盖范围 | 最大半径25m（大空间室内可按照10米间距部署） |
发射功率 | 最大19.6 dB |
接受灵敏度 | ≥105dB |
4G参数 | |
eSIM | 支持移动、联通、电信eSIM卡 |
模块 | 4G模块 |
